壓力表

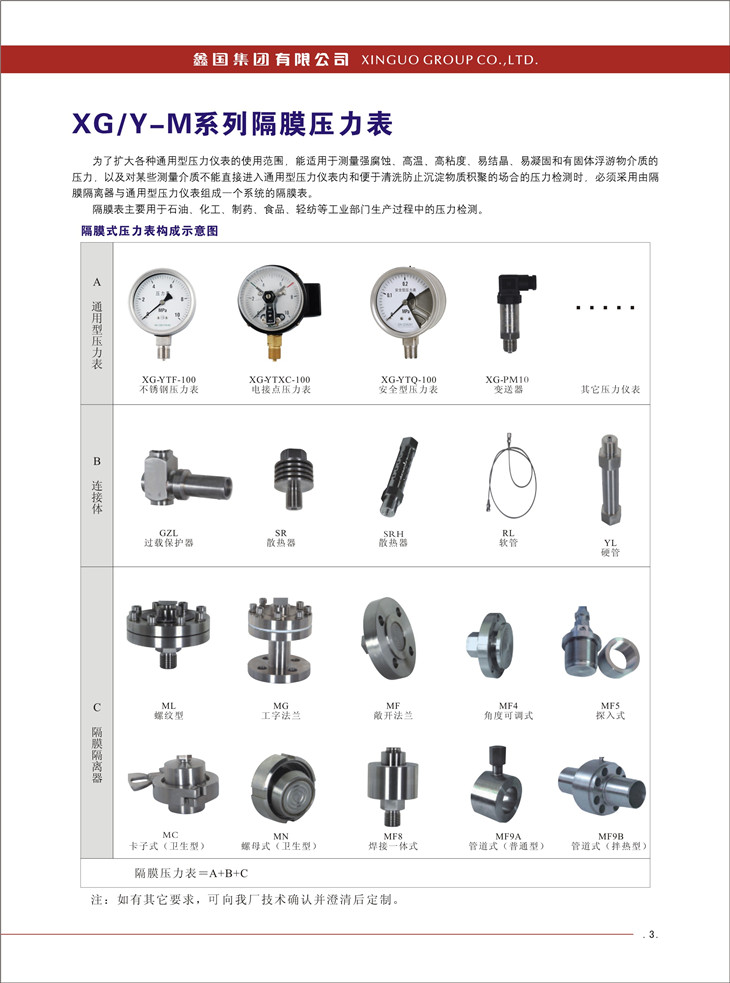

XG-Y-M隔膜壓力表：

Y-M系列隔膜壓力表適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。

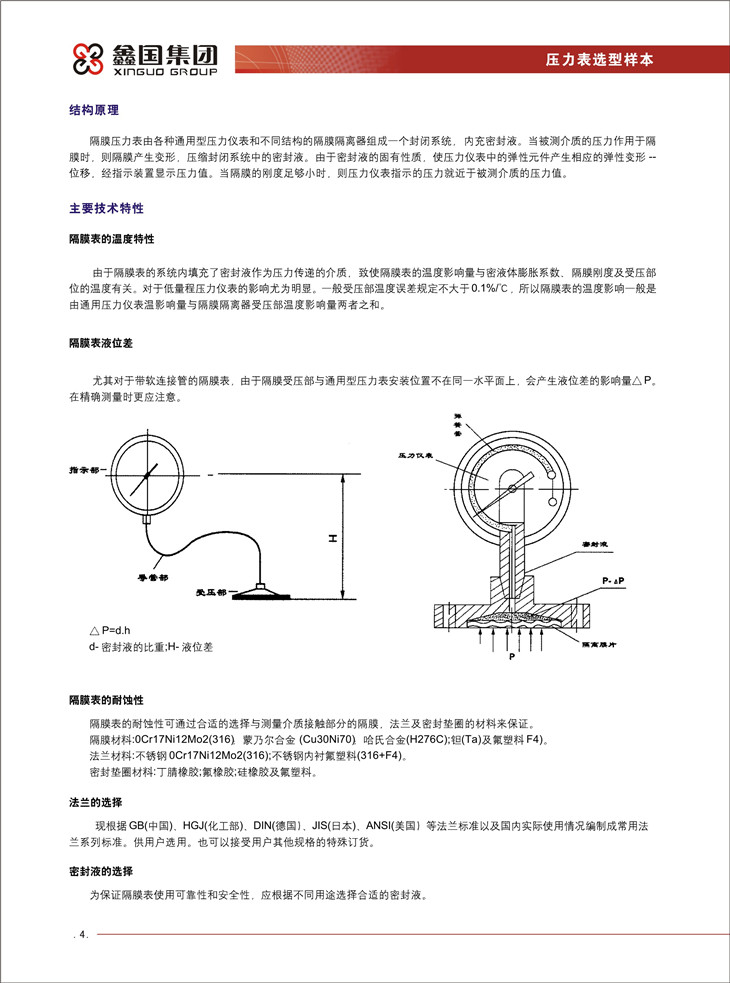

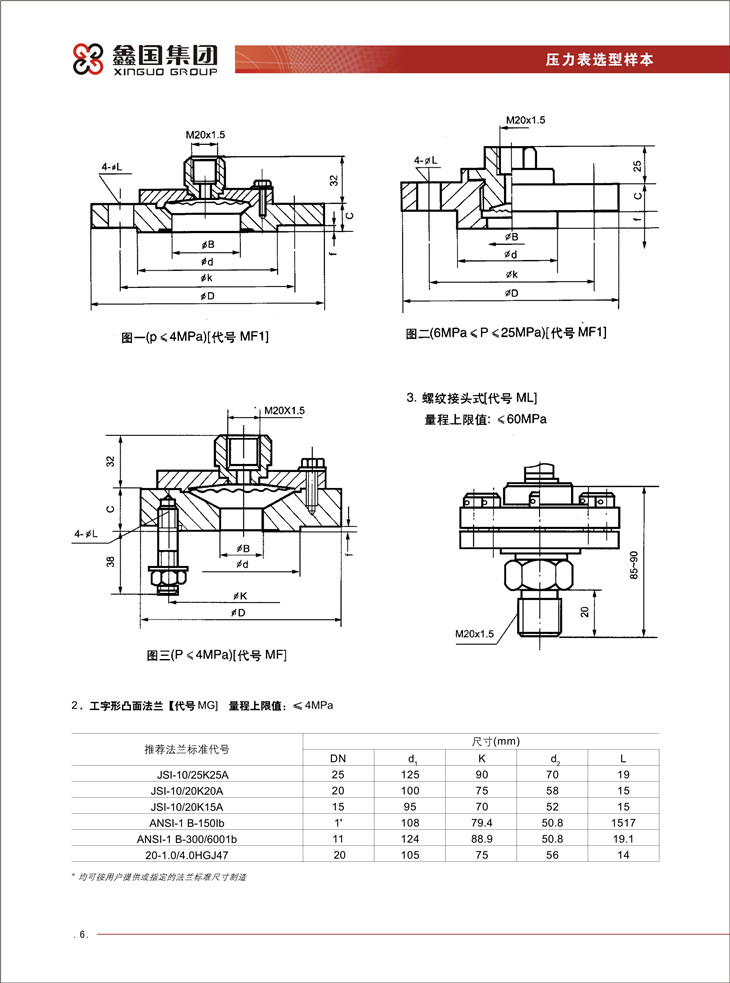

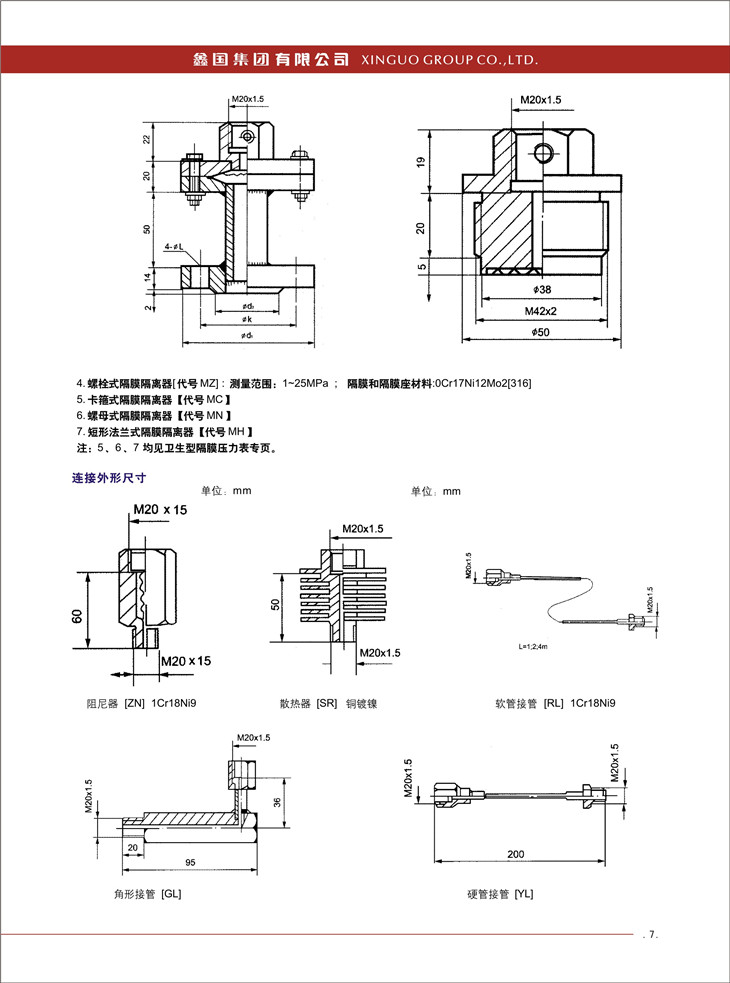

隔膜壓力表結構原理：

隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液，當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的隔膜液，由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形位移，經指示裝置顯示壓力值，當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。
隔膜壓力表技術指標：
1、 隔膜壓力表的溫度特性：
由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明 顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。
2、 隔膜壓力表的液位差：
尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在精 確測量時更應注意。
3、 隔膜壓力表的耐蝕性：
隔膜壓力表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)；蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)。
法蘭材料：不銹鋼0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。

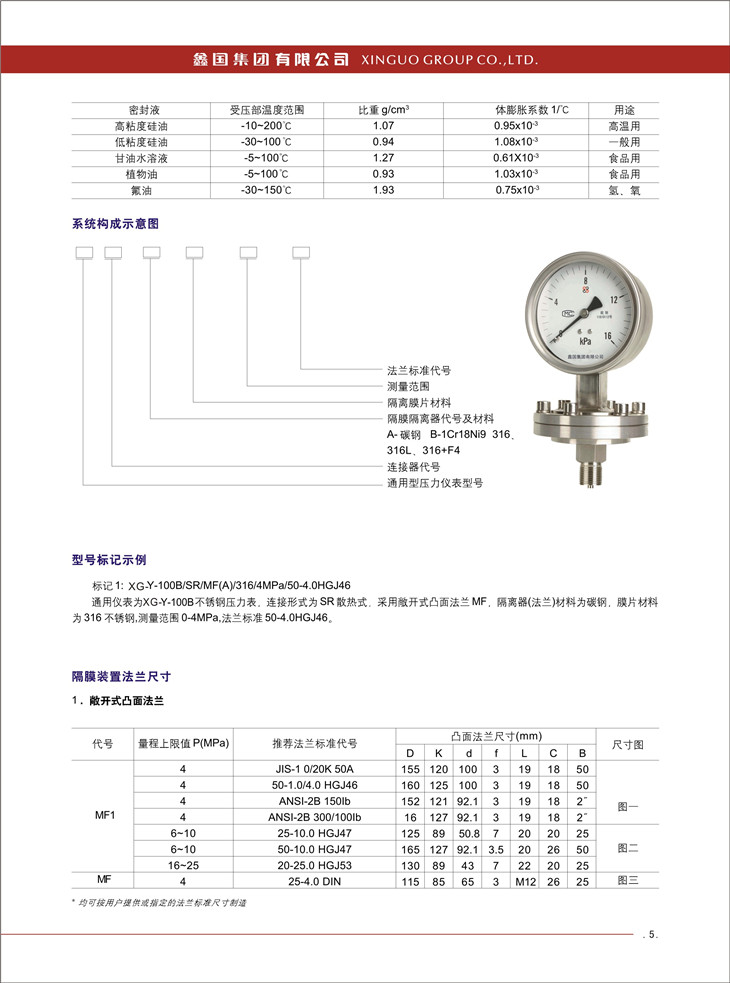

4、隔膜壓力表隔膜液的選擇：
保證隔膜壓力表使用可靠性和安 全性，應根據不同用途選擇合適的密封液。
